Key Features of Wound Rotor Induction Motors

Description

标题：

JS系列低压三相异步电动机

简介

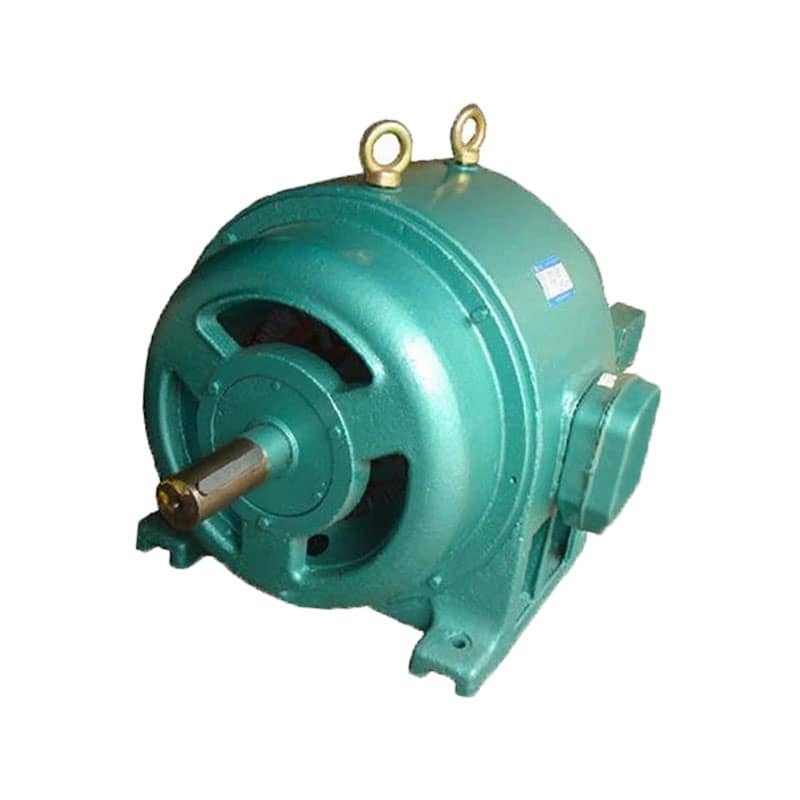

JS 146-8绕线转子感应电机额定输出功率为400 kW，额定电压为380V，运行转速为740 RPM。定子电流为781 A，效率为93.8%，功率因数为0.83。该电机的启动电流与额定电流之比为6.0，启动转矩等于额定转矩，最大转矩为额定转矩的1.6倍。

其冷却风量为0.50 m³/s，转子飞轮转动惯量为165 kg·m²。驱动机构最大允许飞轮扭矩及参考电机重量请直接咨询制造商。

为什么选择西摩品牌 JS 系列电机？

JS 绕线转子感应电动机 – 技术概述

JS绕线转子电机通常用于驱动风扇、泵和压缩机等低负载机械设备。它支持通过电压和频率调节来调速，从而适应不同的运行需求。

电机的整体结构和转子组件必须坚固牢固，能够承受正常运行期间的振动。所有旋转部件必须符合GB/T 5171规定的超速试验要求，不得松动或出现任何结构变形。如果配备电源线接线盒，接线盒必须坚固耐用且安装牢固，不得变形或松动。通过检查和特定的测试程序确定其是否符合要求。

对于机座号为H90 或更大，或电机直径大于180 毫米的电机，无论电机的安装位置如何，接线盒都必须能够承受水平施加的110 公斤静载荷而不会损坏。对于机座号为H90 或更小，或直径为180 毫米或更小的电机，所需载荷按1.42 公斤/平方厘米计算，最大不超过110 公斤，并通过直径 50 毫米的金属板施加。如果接线盒在测试后出现偏移或变形，但仍符合第 15 章中的电气间隙和爬电距离要求，则视为符合要求。

如果电机包括吊环或类似装置，则根据材料的强度极限，其安全系数必须至少为5 。

接线盒必须安装在易于维护和检查的位置，并牢固固定，避免松动。任何内置组件（例如电容器、开关或类似设备）也必须牢固安装，并设计为易于更换。

绕线转子电机必须提供足够的防潮保护。绝缘材料（包括漆包线、槽衬、绑扎带或电线以及楔块材料）必须具备防潮特性。绕组必须通过适当的成型和组装保持可靠的绝缘和机械性能。

对于电容式电机，如果电容器外壳是金属的，则不得连接到难以触及的导电部件。需要额外的绝缘层将其与可触及的金属部件隔离。载流部件必须具有高导电性和耐腐蚀性。冷却风扇等非金属部件必须具备足够的机械强度，以及耐热老化和抗变形能力。

对于腐蚀可能导致火灾、触电或人身伤害的钢制部件，必须进行喷漆、涂层或电镀等防腐处理。然而，如果轴承座和冲压件等部件在正常空气暴露条件下氧化程度极小，则可能无需进行此类处理。

对于耐腐蚀性能不确定的零件，应进行下列试验：

1. 将零件浸泡在酒精或汽油中10 分钟以除去油脂。

2. 浸入（20±5）℃的10%氯化铵溶液中10分钟。

3. 无需擦干，抖掉多余的液体并将其放入（20±5）°C的湿度箱中再放置10 分钟。

4. 最后放入（100±5）℃的烤箱烘干10分钟。

测试后，部件表面应无锈迹。锋利边缘处有少量锈迹，或出现可擦去的淡黄色薄膜，均可接受。

连接电源和内部组件的柔性电线必须符合适用标准。其额定电压不得低于电机的最大工作电压，额定电流必须等于或大于电机的额定电流。除非柔性电线上的机械应力已通过设计完全缓解，否则必​​须在电线出口处安装绝缘套管和夹紧装置，以保护内部连接并确保运行期间的安全。
